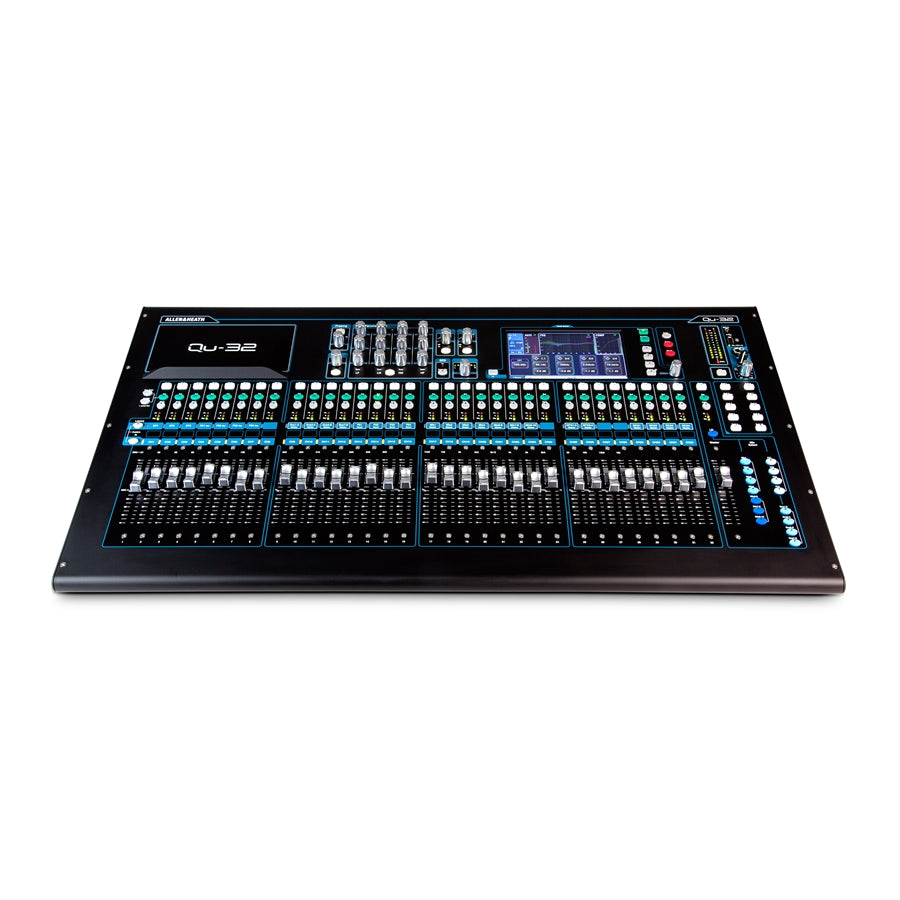

L’Allen & Heath Qu-32 è un mixer digitale con 38 ingressi e 28 output. La ‘SuperStrip’ ci mette a disposizione i principali controlli del preamp, filtro passa alte, Eq parametrico, GEQ, dinamiche e Pan. I 4 motori di effetti possono essere utilizzati come insert o utilizzati in mandata da canale o mix bus. Fader motorizzati a 3 livelli di controlli e possono pilotare i volumi in ingresso, i mix di uscita, le mandate e ritorni degli effetti o essere mappati per controllare i monitor mix con l’opzione custom, fattore che rende il workflow dell’Allen & Heath Qu-32, ancora più simile a quello di una in-line console analogica, funzioni di salvataggio e recall di preset e scene, connessione USB per streaming audio e possibilità di controllo da remoto tramite app iOS QU-Pad.

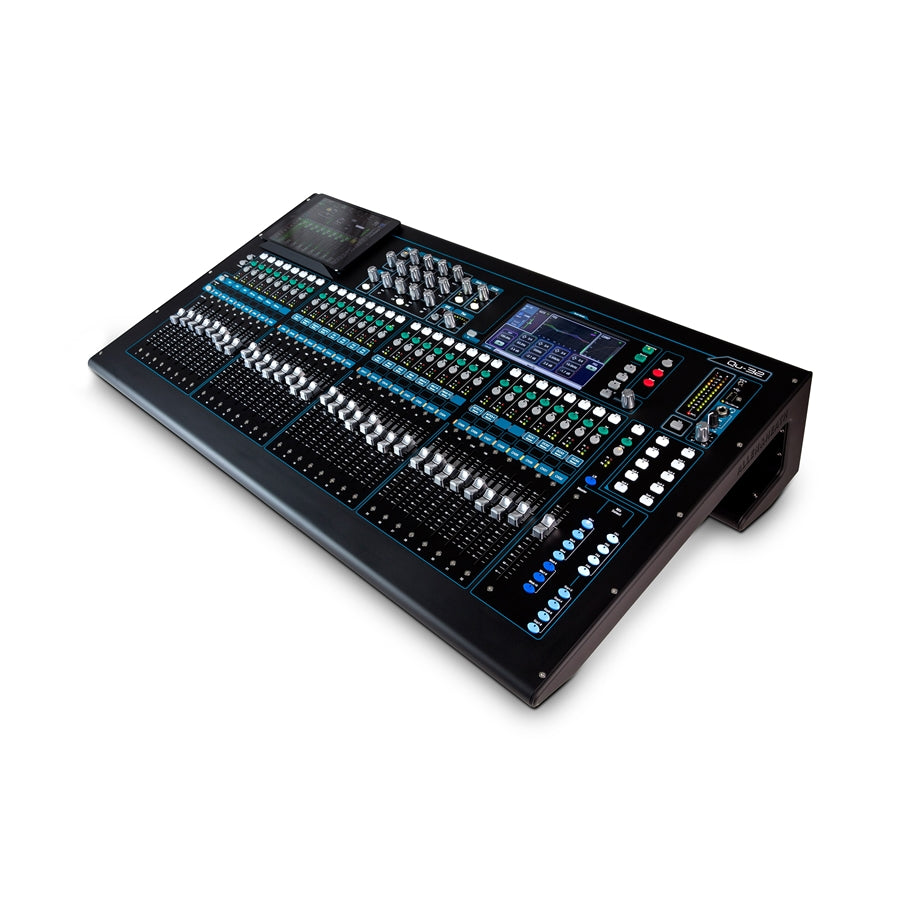

Cattura tutti i dettagli con Allen & Heath Qu-32

Allen & Heath Qu-32 è stato progettato da zero per offrire una qualità del suono professionale dall'ingresso all'uscita. Il mixer Qu-32 è dotato di 32 preamplificatori AnalogiQ controllati digitalmente, il design del preamplificatore AnalogiQ è stato perfezionato per offrire trasparenza e distorsione minima, con un rumore di fondo estremamente basso. Il tutto mantenendo un suono caldo e musicale che ad alcune console digitali purtroppo manca. La conversione del segnale in ingresso avviene nel regime dei 24 bit con convertitori di alta gamma a bassa latenza. Altrettanto avviene nella conversione digitale-analogica per garantire la stessa qualità in uscita.



Effetti e processori di segnale di alto livello

I processori di dinamica RackFX e gli algoritmi degli effetti della serie Allent & Heath Qu sono derivati dalla serie iLive. Alcuni dei più rinomati ingegneri del suono hanno scelto di usare RackFX durante i loro tour per praticità e qualità, preferendo gli effetti on-board a plug-in o rack di effetti esterni. Allent & Heath Qu-32 vanta 4 motori RackFX stereo, emulazioni realizzate con cura di leggendari riverberi classici, gated reverb, delay, modulatori, flanger e molto altro. Gli effetti vengono restituiti al mix su canali di ritorno dedicati; quindi, non si stanno impegnando i canali di ingresso mono o stereo e ciascun ritorno FX stereo ha un EQ parametrico a 4 bande dedicato.



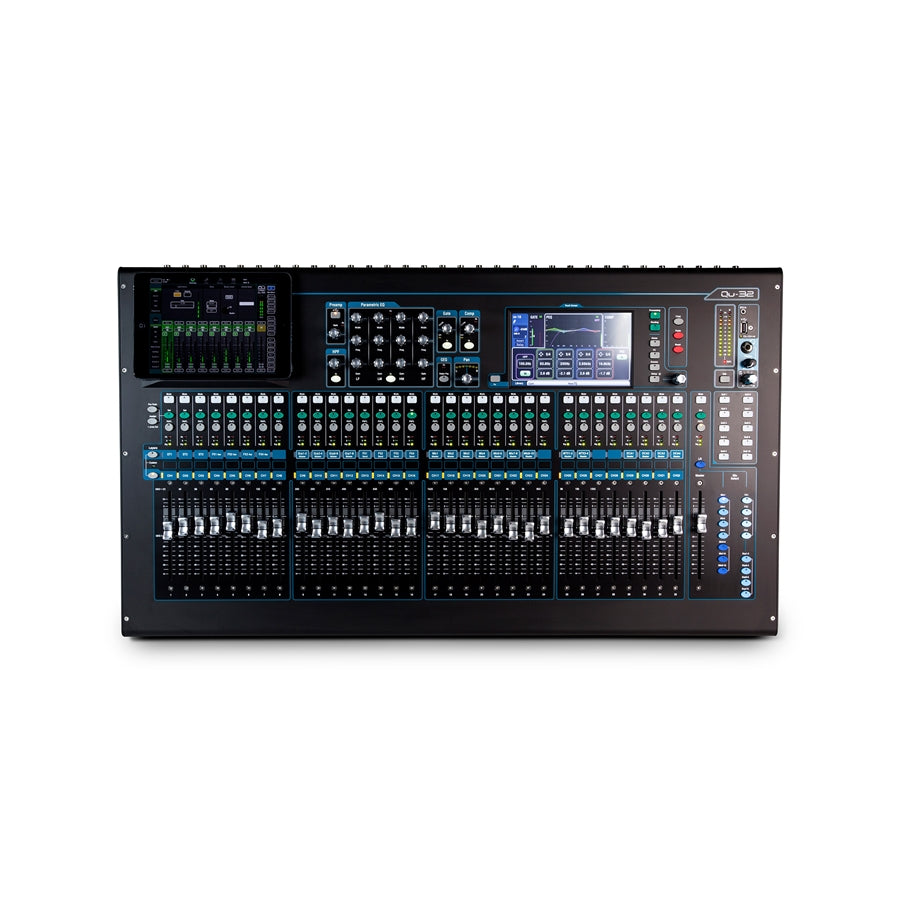

Channel strip

Sul pannello frontale troviamo 32 fader per i canali del mixer e 1 fader per il canale Master, tutti motorizzati. Nella channel strip dei canali da 1 a 32 troviamo il fader e due tasti che ci consentono di scegliere tra 3 layer di funzioni.



i fader hanno 3 livelli di funzioni accessibili tramite questi tasti



Premendo il tasto più in basso, i nostri fader corrisponderanno ai controlli di volume dei canali mono in ingresso.

Premendo il tasto più in alto, avremo accesso ai canali stereo, ritorni e mandate degli effetti, gruppi, Mix master, Matrix e DCA.

Premendoli contemporaneamente entrambi, si accede al layer customizzabile dall’utente, dove potremo assegnare ai fader la funzione che è più utile al nostro workflow.

Ancora più in alto abbiamo 3 led che indicano rispettivamente la presenza di segnale, il livello 0dB e il livello Pk (picco) che ci avverte quando mancano 3dB al clipping.



tasti Mute, Selection, PAFL e meter



Sopra troviamo il comando per selezionare Pre-Fader o After-Fader Level, per armare un canale quindi per decidere su quale canale andare a modificare parametri ed effetti, mentre con la combinazione ‘Sel’+‘Assign’ possiamo assegnare il canale al mix che desideriamo, infine, il tasto Mute. Il Master fader di default ha il controllo del Main mix L/R, di FX da 1 a 4, dei 4 gruppi stereo, dei Mix mono e Mix stereo.



master fader



Layout dei comandi principali ‘SuperStrip’

Superstrip, controlli dedicati per canale



Per una maggiore immediatezza di utilizzo nella parte superiore del mixer troviamo la SuperStrip dove sono raggruppati i controlli di preamp, filtro passa alte, equalizzatore parametrico, gate, compressore, GEQ e pan. Per utilizzarli non dovremo far altro che selezionare il canale sul quale vogliamo lavorare tramite il tasto dedicato che troviamo nella channel strip del medesimo.



Touch Screen

Il display touch screen da 7 pollici ha una definizione 800x480 pixel e fornisce un rapido accesso a tutte le funzioni di missaggio live e alla configurazione, gestione della memoria e funzioni di salvataggio. Lo schermo si rende fondamentale in fase di routing dei canali e nel momento di patchare gli effetti.



Configurazione degli effetti

Allen & Heath Qu-32 dispone di 4 processori di effetti stereo interni. Questi sono effetti che troviamo nel sistema di mixaggio digitale di punta Allen & Heath iLive e si basano su emulazioni di popolari effetti che con il tempo sono diventati standard del settore. Possiamo accedere al menu di collegamento degli effetti tramite ‘back panel’.



Da qui possiamo aprire il menu a tendina dove andare a selezionare signal flow dei nostri effetti.



Mix>Return - Conosciuto come “effetto di sistema”.



Utilizza un bus per inviare un mix di canali a un effetto e un canale stereo FX Return dedicato per aggiungere l'effetto "wet" al suono originale "dry". Viene utilizzato per effetti come riverbero e delay. Scegli quale mix bus utilizzare come ingresso, per l’Allen & Heath Qu-32, i bus dedicati a questo sono FX1 e FX2. Se si desidera utilizzare FX3 o FX4 come un altro effetto di sistema si può patchare l’effetto su un ingresso dei bus Mix1-10.



Ch>Return – È simile a Mix>Return



Effetto di sistema ma in questo caso alimentato da un canale anziché da un mix di canali. Utilizza l'input assegnato Direct Output come sorgente. Alcuni esempi includono un delay su canale vocale, un gated reverb su un rullante o un chorus aggiunto alla chitarra.



Insert – Qui l'effetto viene patchato in linea con un canale di ingresso o mix master. È inserito utilizzando il comando Insert del canale. Gli effetti applicati con insert hanno un Dry/Wet per bilanciare l'effetto con il segnale originale.



Gruppi

Allen & Heath Qu-32 ci consente di creare 4 gruppi stereo, Il firmware V1.8 ha introdotto la modalità Group Mix. Utilizzando i gruppi in modalità Mix, il Qu-32 può fornire fino a 4 mix mono e 3 stereo.



Gruppi DCA

L’Allen & Heath Qu-32 ci dà la possibilità di creare gruppi DCA per controllare simultaneamente più fader, questi gruppi possono essere mutati e il comando per fare ciò può essere mappato sui 10 soft keys che troviamo sul pannello principale, nella sezione sotto l’ingresso delle cuffie. È inoltre possibile accedere ai master dei gruppi dalla schermata iniziale, può essere utile assegnare un mute o un gruppo DCA ai ritorni degli effetti avendo così un modo rapido per silenziare o ridurre gli effetti tra i brani.



Input e Output

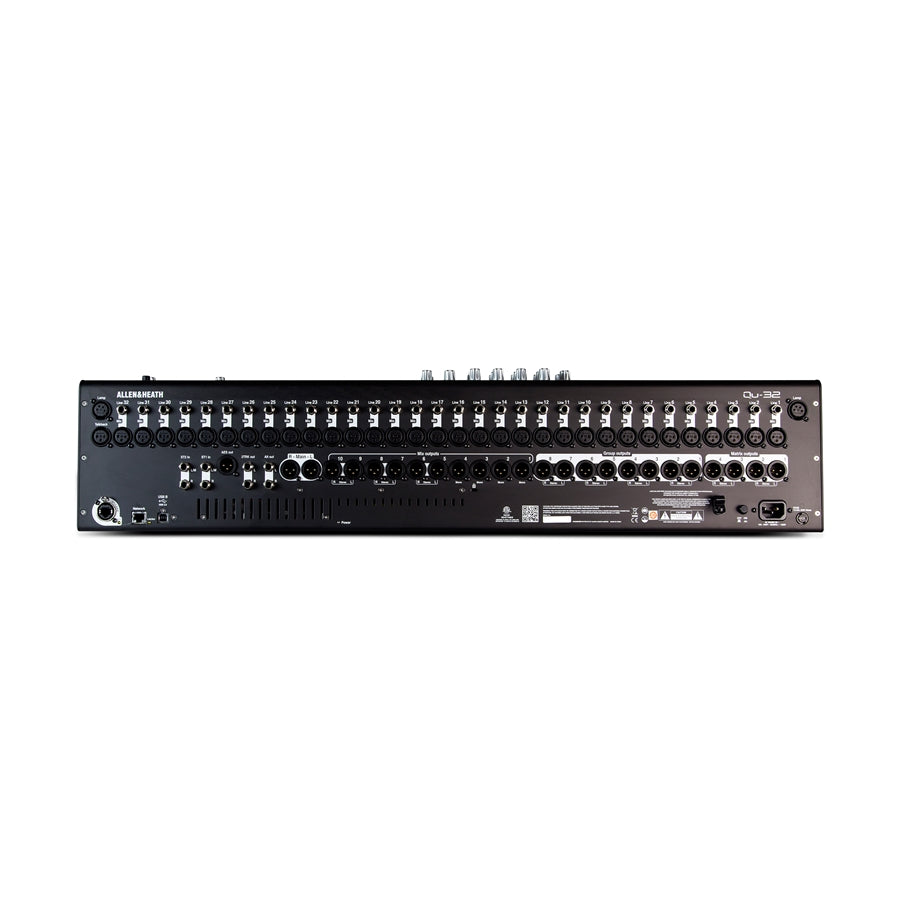

ingressi e uscite dell'Allen & Heath Qu-32



Allen & Heath Qu-32 ha 32 ingressi per segnale di linea su connettori TRS da ¼’ o per segnale microfonico su connettori XLR, 2 ingressi stereo su 4 connettori TRS ¼’, 1 ingresso di linea stereo su connettore mini-jack 3,5mm e un ingresso XLR per Talkback. Per quanto riguarda le uscite abbiamo 10 mix out su connettori XLR, 2 uscite XLR Main mix L/R, 4 XLR per group output, 4 XLR per matrix output, Alternative output su connettori su 2 TRS ¼’, 2TRK out sempre su connettori TRS ¼’, un XLR per AES out, porta dSNAKE, USB tipo B per connessione a DAW e una porta di rete RJ45.



Registrazione senza computer

registrazione diretta su memorie di massa USB



Allen & Heath Qu-32 è dotato di un registratore multitraccia integrato, che fornisce 18 canali di registrazione e riproduzione a 48 kHz, 24 bit direttamente su memorie di massa USB, facilitando la registrazione degli spettacoli o delle performance in studio. È possibile registrare una coppia stereo selezionabile insieme ai 16 canali mono e l'audio multitraccia può essere riprodotto sui 16 ingressi mono più ST1. Oltre a ciò, Qu-Drive fornisce anche la registrazione stereo, collegabile tramite patch, da qualsiasi coppia di uscite Mix, Main LR (pre, post o sommato a mono) o persino dal bus PAFL.



AMM: Automatic Mic Mixer

L'AMM è molto funzionale in applicazioni quali conferenze e riunioni in cui più microfoni sono aperti contemporaneamente, AMM lavora riducendo il rumore di fondo, minimizzando il rischio di feedback e mantenendo tutte le sorgenti sonore allo stesso livello, garantendo che il contributo di ciascun oratore venga ascoltato chiaramente, grazie anche all'algoritmo del gain D-Classic, ispirato agli automixer standard del settore.



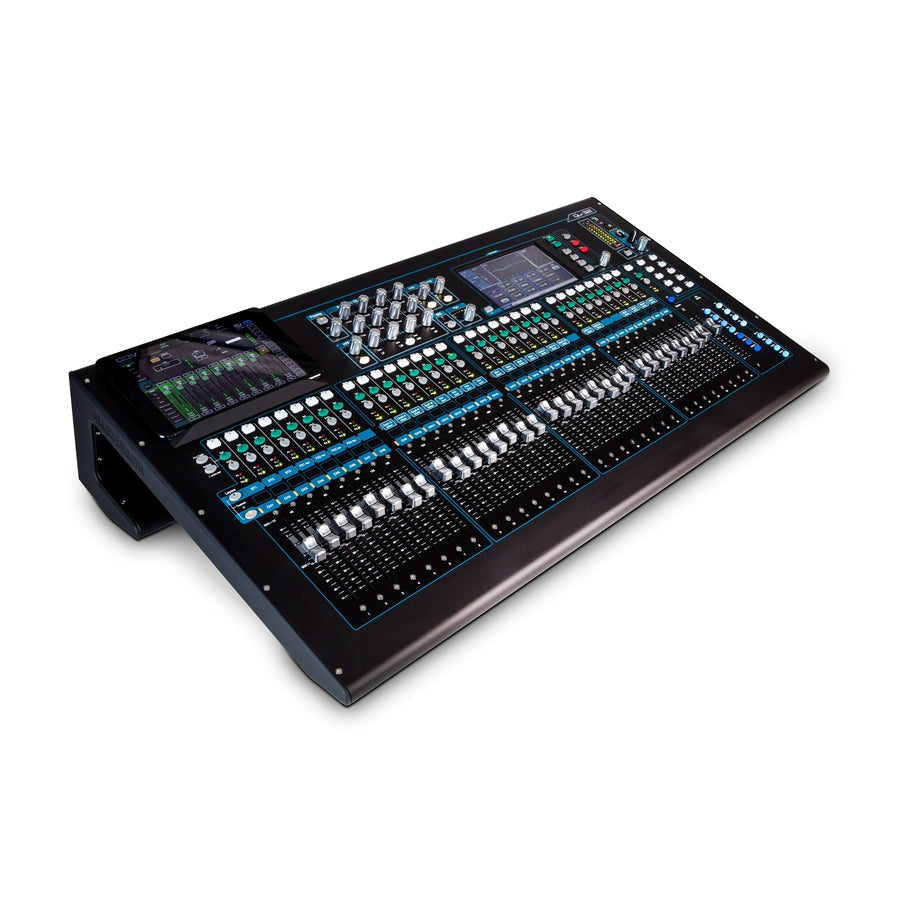

App per il controllo da remoto

Allen & Heath Qu-32 è progettato per integrarsi perfettamente con l'app Qu-Pad completa di tutte le funzionalità necessarie per utilizzare il mixer, fornendo un accesso facile e veloce a tutte le impostazioni, inclusa l'elaborazione dei canali, misuratori e visualizzazioni RTA, rack FX, gestione delle scene, controllo audio USB, configurazione menù e molto altro ancora.



Ascolto su monitor personalizzabile dai musicisti con app Qu-You

Ascolto su monitor personalizzabile dai musicisti con app Qu-You



Qu-You è un’app di Allen & Heath pensata per i musicisti e che consente a un massimo di sette artisti di controllare, tramite WiFi, i propri monitor mix utilizzando un iPhone®, iPad®, iPod Touch® o un dispositivo Android.



Streaming audio via USB e controllo MIDI

Vuoi trasmettere in live streaming? Facile. Basta inviare un mix stereo tramite USB e il tuo software di streaming farà il resto. Allen & Heath Qu-32 può essere utilizzata come interfaccia multitraccia con 32 canali, uscita Main Mix L/R e 3 mix stereo out, il dispositivo sarà riconosciuto da tutti i computer con driver Asio e dalle DAW più comunemente usate tra cui Logic, Cubase, Reaper e Pro Tools. Il controllo MIDI standard viene inviato tramite le connessioni USB e la porta di rete, questo ci consente di mappare i fader di una DAW utilizzando l’app di Allen & Heath MIDI Control che fornisce una facile configurazione ed emulazione dei protocolli HUI o Mackie Control.



Blocco di sicurezza a tre livelli

Per il blocco di sicurezza dei controlli sono disponibili tre profili utente:



Admin - ha accesso a tutto. Può configurare il mixer e impostare autorizzazioni e password utente.



Standard - Può controllare il mix dal vivo ma è tagliato fuori da funzioni di sistema e configurazione.



Basic - Può controllare solo fader e mute e può essere escluso da alcuni canali o essere limitato solo al livello personalizzato dei fader.



È possibile impostare password per ciascuno di questi tre utenti che sono richieste per accesso e blocco della superficie. L'app Qu-Pad segue le stesse autorizzazioni utente. L'amministratore può impostare una password separata per gli utenti Qu-You e Qu-Control. Gli utenti Standard e Base possono anche essere limitati all’utilizzo di alcune scene selezionate.



Robusto e silenzioso

Realizzato in acciaio Zintec calibro 18 laminato a freddo, il telaio dell’Allen & Heath Qu-32 è stato progettato e testato per garantire resistenza e durevolezza. Il silenzio è un bene prezioso in studio e nessuno vuole che questo sia rovinato dal ronzio proveniente dalle ventole di raffreddamento, tenendo questo in mente Allen & Heath ha disegnato una serie di mixer capaci di mantenere una temperatura ottimale senza avere la necessità di installare ventole, questo contribuisce anche a diminuire l’ingresso di polvere nel mixer.



Caratteristiche principali di Allen & Heath Qu-32

4 ritorni effetti stereo e 4 motori effetti

10 soft keys personalizzabili con funzioni assegnabili dall’utente

Touch screen da 7" 800x480 16 milioni di colori

Su tutti gli ingressi: trim, polarità, HPF, gate, ducker, insert, EQ parametrico a 4 bande, compressore e delay

Su tutte le uscite: insert, equalizzatore grafico 1/3 di ottava, compressore e delay su uscita Main LR e Mono Mix

Su tutte le uscite stereo: Insert, EQ parametrico a 4 bande, compressore e delay

Preamplificatori: AnalogiQ a 24 bit di fascia alta con latenza molto bassa che garantisce un livello di distorsione estremamente basso

4 motori di effetti stereo, banco di effetti derivati ​​dagli effetti professionali iLive

Qu-Drive: registrazione e riproduzione di 18 tracce e tracce stereo direttamente da chiavetta USB o hard disk esterno

Interfaccia audio USB 32x32: fino a 32 tracce selezionabili possono essere trasmesse a un PC o Mac. I ritorni PC o Mac possono essere assegnati ai canali di ingresso.

Plug & play su driver Mac, MDM e ASIO per Windows

Controller midi per software musicale per computer tramite interfaccia USB

Offset audio per il controllo remoto dSnake tramite cavo Cat5e per il collegamento a un audiorack AB168, AR2412 o AR84

Compatibile con il sistema di monitoraggio personale ME: connessione tramite la porta dSnake della console o un audiorack AR2412

Applicazione Qu-Pad: controllo remoto con iPad tramite Wi-Fi (router Wi-Fi non incluso)

Applicazione Qu-You: monitoring personale controllato tramite iPhone, iPad, iPod Touch e Android

App Qu-Control: interfaccia di controllo wireless personalizzabile dall'utente su iPhone, iPad o iPod Touch

Specifiche tecniche di Allen & Heath Qu-32

Mic/Line Inputs: bilanciato, XLR e 1/4" TRS



Sensibilità degli input: XLR -60 to +5dBu / TRS -50 to +15dBu



Gain analogico: -5 to +60dB, step da 1dB



Livello massimo di ingresso: XLR +19dB / TRS +29dB



Impedenza degli ingressi: XLR >5kΩ / TRS >10 kΩ



THD+N, Unity gain 0dB: 0.0005% -89dBu (20-20kHz, Direct Out @0dBu 1kHz)



THD+N, Mid gain +30dB: 0.001% -83dBu (20-20kHz, Direct Out @0dBu 1kHz)







Stereo Line Inputs



Connettori ST1, ST2: 1/4" TRS jack bilanciati, half-normalled



Connettore ST3: 3,5mm mini-jack stereo non bilanciato



Sensibilità ingressi



ST1, ST2: +4dBu



ST3: 0dBu



Trim: +/- 24dBu



Livello massimo di ingresso:



ST1, ST2: +22dBu



ST3: +18dBu



Impedenza ingressi: >7kΩ







Mix1-10 e L/R Out



Connettori: XLR bilanciati



Impedenza uscite: <75Ω



Output nominale: +4dBu = 0dB lettura meter



Massimo livello di uscita: +22dBu



Rumore residuo in uscita: -90dBu (mutato, 20-20kHz)







Stereo Alt Out & 2Trk Out



Connettori: jack TRS ¼’ bilanciati



Source (Alt Output/2Trk Output): Patchabile / L/R post-fade



Impedenza uscite: <75Ω



Output nominale: +4dBu = 0dB lettura meter



Massimo livello di uscita: +22dBu



Rumore residuo in uscita: -90dBu (mutato, 20-20kHz)



AES digital output: 2 canali, frequenza di campionamento 48kHz, XLR, 2,5 Vpp bilanciato terminato 110 Ω



dSNAKE



ingressi: sorgente remota per CH 1-32, ST1, ST2, ST3



uscite: patchabili da Mix1-10, L/R, Grp1-8, MTX1-4



compatibile con AudioRacks AR2412, AR84, AB168



compatibile con sistema di mix ME



Sistema: XLR bilanciato misurato in uscita XLR, guadagno 0dB, Ingresso 0dBu



Range dinamico: 112dB



Risposta di frequenza: +0/-0.5dB 20Hz a 20kHz



Headroom: +18dBu



Livello operativo interno: 0dBu



Allineamento dBFS: +18dBu = 0dBFS (+22dBu at XLR output)



Calibrazione del meter: 0dB meter = -18dBFS (+4dBu at XLR out)



Indicazioni peak meter: -3dBFS (+19dBu at XLR out)



Indicazioni signal meter: -48dBFS (-26dBu at XLR out)



Tipo di meter: a risposta veloce (peak)



Frequenza di campionamento: 48kHz +/-100PPM



ADC, DAC: 24-bit Delta-Sigma



Latenza: 1.2 ms (da XLR a XLR out)



                    0.7 ms (da XLR a AES out)



Range di temperature: da 0 gradi centigradi a 35 gradi centigradi



Alimentazione: 100-240V AC, 50/60Hz



Input Processing



Sorgente



CH1-32: locale, dSNAKE o USB



ST1,ST2: locale, dSNAKE o USB



ST3: locale, dSNAKE o USB



Sorgente USB: Qu-Drive o USB B Streaming



Stereo link: coppie di input pari/dispari



Link options: preamp, polarità, sidechain, fader/mute, pan



Polarità: normale/invertita



Filtro passa alto: 12dB/ottava 20Hz-20kHz



Insert: Assegna FX1-4 ai canali di ingresso



Delay: fino 85ms



Gate: sidechain/autonomo



              Threshold / Depth da -72dBu a +18dBu / da 0 a 60dB



              Attack / Hold / Release 50us to 300ms / 10ms to 5s / 10ms to 1s



PEQ: 4 bande completamente parametriche, 20-20kHz, +/-15dB



            Banda 1: LF Shelving (Baxandall), campana



            Bande 2/3: campana



            Banda 4: HF Shelving (Baxandall), campana



            Larghezza delle bande: Q non costante, variabile da 1.5 a 1/9 di ottava



Compressore: sidechain/autonomo



             Treshold / Ratio: da -46dBu a 18dBu / da 1:1 a infinito



             Attack / Release: 300us – 300ms / 100ms - 2s



             Knee: soft / hard



             Tipologie: Peak Manual, RMS Manual, SlowOpto, PunchBag



Mix processing



Direct Out del canale a USB: Follow Fader, Follow Mute (global option)



Selezione sorgente (global): Post-Preamp, Pre-Eq, Post-Delay



Insert: Assegna FX ai canali Mix



Delay: fino a 170ms



GEQ: Costante 1/3 ott, 28 bande 31Hz-16kHz, Guadagno di +/- 12 dB



PEQ: 4 BANDE PARAMETRICO, 20Hz-20kHz, +/-15dB



            Banda 1: LF Shelving (Baxandall), campana



            Bande 2/3: campana



            Banda 4: HF Shelving (Baxandall), campana



            Larghezza campana: Q non costante, variabile da 1.5 a 1/9 di ottava



Compressore: sidechain/autonomo



                                 Threshold / Ratio: da -46dBu a 18dBu / da 1:1 a infinito



                                 Attack / Release: 300us – 300ms / 100ms - 2s



                                 Knee: soft/hard



                                 Tipologie: Peak Manual, RMS Manual, SlowOpto, PunchBag



FX



Effetti interni: 4 x RackFX engine, Send>Return o Instert



Audio Tools



Tipologie: riverbero, delay, gated reverb, ADT



                      Chorus, symphonic chorus, phaser, flanger



4 ritorni stereo dedicati: fader, pan, mute, routing su mix/LR, PEQ a 4 bande



PAFL: PFL o stereo in-place AFL, da 0 a -24dB Trim, delay 85ms



Talkback: assegnabile su qualsiasi mix, 12dB/ottava HPF



Generatore di segnale: assegnabile a qualsiasi mix, sinusoide/pink noise/white noise/band-pass noise



RTA: 31 bande 1/3 di ottava 20-20kHz, sorgente PAFL



USB audio



Qu-Drive: USB A



Registrazione stereo: 2 canali, WAV 48kHz, 24-bit, patchabile



Stereo playback: 2 canali, WAV, 44.1 o 48kHz, 16 o 24-bit, o su ST3



Registrazione multitraccia: 18 canali, WAV, 48kHz, 24-bit



playback multitraccia: 18 canali, WAV, 48kHz, 24-bit



USB audio streaming: USB B, Core Audio compliant



Mandate (upstream): 32 canali, WAV, 48kHz, 24-bit



Ritorni (downstream): 32 canali, WAV, 48kHz, 24-bit



Controlli



Faders: 100mm, motorizzati



Touch Screen: 5" TFT, risoluzione 800x480



Soft keys: 10



Gruppi Mute: 4



Gruppi DCA: 4



Network: TCP/IP Ethernet per MIDI e iPad app



Peso e Dimensione



Mixer: 850x500x186mm



Dimensione pacchetto spedito: 1000x680x350mm



Peso del mixer: 20KG



Peso pacco spedito: 24KG
